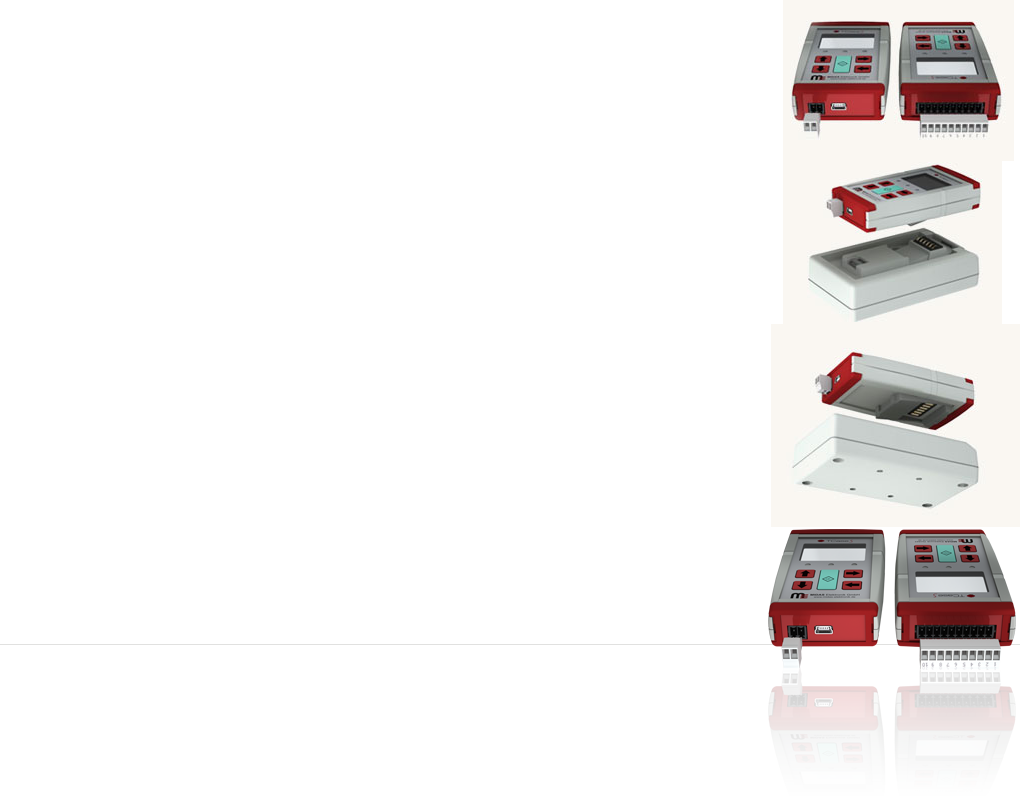

Mit dem System mTCase.S erhalten Sie ein universelles Test- und Kommunikationssystem (Gateway) im Taschenformat für den HiL/SiL Test von Steuergeräten. Verwenden Sie das mTCase.S als entwicklungsbegleitendes Werkzeug in der Produktentwicklung und/oder für den Validations- und Servicebereich. Als Verbindungsschnittstelle zum Host-PC (GUI/MMI) sind in der Grundausstattung bereits USB-2.0 und Bluetooth enthalten, die eine einfache „Plug and Play“ Verbindung zum Host-PC (Desktop, Notebook, Tablet oder Smartphone) erlauben.
Die Hardware-Schnittstelle zum Testobjekt wird über (austauschbare) sogenannte PiggyBoards im mTCase.S definiert.
Hierfür stehen bereits eine Vielzahl von PiggyBoards, z.B. für: Binäre I/Os, CAN-Bus, LIN-Bus, K-Line, Schmalband Funk (315/343/868 MHz), sowie Kombinationen zur Verfügung.
Die Schnittstelle zum Testobjekt wird über eine hochwertige (wechselbare) 10-polige Schraub-Klemmleiste herausgeführt.
Alle PiggyBoards besitzen einen Identifikations-Chip mit Parametern,
der es der Anwendungs-Firmware ermöglicht das PiggyBoard exakt zu identifizieren und die damit verbundenen Eigenschaften abzuleiten.
Über den integrierten Li-Ion Akku kann das mTCase.S auch zur Handheld-Diagnose, ohne externe Spannungs-versorgung eingesetzt werden. Durch den integrierten DC/DC Spannungswandler kann für das Testobjekt optional eine Spannungsversorgung von 12V-/100mA aus dem Li-Ion Akku gewonnen werden. Diese Eigenschaft, in Verbindung mit dem beleuchteten LC-Grafikdisplay sowie der Folientastatur machen das mTCase.S zu einer idealen Plattform für den Servicebereich.
Ab Werk ist das mTCase.S mit einem Bootloader ausgestattet, über welchen die Anwendungs-Firmware komfortabel über die USB-Schnittstelle ausgetauscht wird. Das mTCase.S lässt ist auch hervorragend für die Aus- und Weiterbildung in Bezug auf Mikrokontroller-Programmierung in C/C++ und Assembler anwenden. Durch den Einsatz eines leistungsfähigen sowie populären Mikrokontrollers der Atmel AVR XMEGA Serie, kann hier auf eine umfangreiche und frei zugängliche Software als Quellcode zurückgegriffen werden.
Produktmerkmale:
- Universelles Kommunikations-Gateway für den HiL/SiL-Test und Diagnose von elektronischen Steuergeräten (Testobjekt).
- Moderns ABS Kunststoff-Gehäuse im Taschenformat: 97 x 25 x 20 mm (LxBxH).
- 1,8 Zoll Vollgrafikdisplay (102x64 px), beleuchtet.
- Folientastatur mit 5 Tasten und LEDs.
- Integrierter Li-Ion Akku für den Handheld Betrieb ohne externe Versorgungsspannung.
- Externe Versorgungsspannung über Mini-USB Buchse (5V) oder 2-polige Schraubklemme (7-20V-)
- Integrierter 12V-/100 mA DC/DC Wandler im Akkubetrieb
- Host PC Kommunikation über USB 2.0 oder Bluetooth.
- Bootloader für Firmware Updates über USB.
- Austauschbare PiggyBoards zur Definition der HW-Schnittstelle zum Testobjekt.
- 9 frei verfügbare Ein-/Ausgänge über 10-poligen Schaubklemmenblock.
- Über Docking-Stationen erweiterbar. Z.B. für Leistungselektronik.
- Umfangreiche Toolkits: In-Circuit Programmieradapter, In-Circuit Debugger, Evaluation-Boards, USB-FlashLoader etc.
- Ausführliche Dokumentation
- Design, Entwicklung und Support aus Deutschland. Produktion in Europa und Deutschland.
Weitere Dokumentation zum mTCase.S und den PiggyBoards finden Sie im Download-Bereich.
